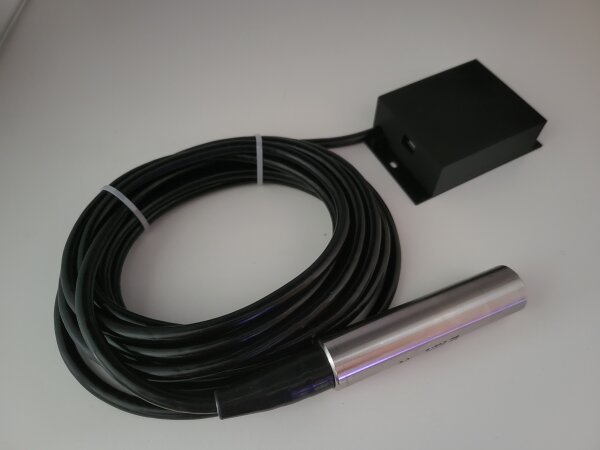

Der Füllstand wird mittels einer Pegelsonde gemessen und mit dem Wemos D1 Mini ausgewertet.
Die Messwerte werden per W-Lan übertragen und können direkt im Browser angezeigt oder per MQTT an einen Smarthomeserver weitergereicht werden.
Die Stromversorgung findet über ein handelsübliches Steckernetzteil mit einem USB Micro B Stecker statt. Netzteil und Kabel sind nicht im Lieferumfang enthalten.
Wir bieten zwei unterschiedliche Bausätze an.
Bausatz 1 -> Bausatz
Der Bausatz 1 beinhaltet alle Bauteile für das komplette Gerät.
Für den Zusammenbau und das Einrichten sind Lötarbeiten sowie Computerkenntnisse notwendig!
Für das Einstellen der internen Spannungsversorgung auf 24Volt ist ein Multimeter erforderlich!
Bausatz 2 -> Vormontiert
Der Bausatz 2 beinhaltet alle Bauteile für das komplette Gerät.
Alle Lötarbeiten sind gemacht. Die Bauteile müssen nur noch gesteckt bzw. in das Gehäuse geschraubt und verkabelt werden.
Der Wemos D1 Mini ist bereits mit einer Firmware geflasht und kann über eine Weboberfläche konfiguriert und in das eigene W-Lan eingebunden werden.
Für das Einrichten und die Konfiguration sind Computerkenntnisse von Vorteil!
Die Pegelsonden haben ein 5-Meter langes Anschlusskabel. Der Messbereich beträgt 0-2 oder 0-3 Meter.
Andere Messbereiche (0-1, 0-4, 0-5, 0-10 und 0-15 Meter) sind als Sonderbestellung lieferbar. Bitte sprechen Sie uns an.
Das Anschlusskabel kann unter gewissen Voraussetzungen verlängert werden.
Lieferumfang Bausatz:
- Hauptplatine
- Gehäuse
- Stift- und Buchsenleisten
- Wemos D1 Mini
- MT3608 StepUp Konverter
- YX-ITOV Converter 4.. 20 mA
- alle notwendigen Kabel für die interne Verkabelung
- Montageanleitung (nach der Bestellung können Sie die Anleitung unter "Mein Konto" herunterladen.)
- Pegelsonde
Einzelne Bauteile sind auch in der Kategorie "Bauteile" verfügbar.
